焊接滚轮架

焊接滚轮架借助焊件与主动滚轮间的摩擦力来带动圆筒形（或圆锥形）焊件旋转的装置。

焊接滚轮架特点是在焊接过程中施加压力而不加填充材料。多数压焊方法如扩散焊、高频焊、冷压焊等都没有熔化过程，因而没有象熔焊那样的有益合金元素烧损，和有害元素侵入焊缝的问题，焊接滚轮架 从而简化了焊接过程，也改善了焊接安全卫生条件。同时由于加热温度比熔焊低、加热时间短，因而热影响区小。许多难以用熔化焊焊接的材料，往往可以用压焊焊成与母材同等强度的优质接头。

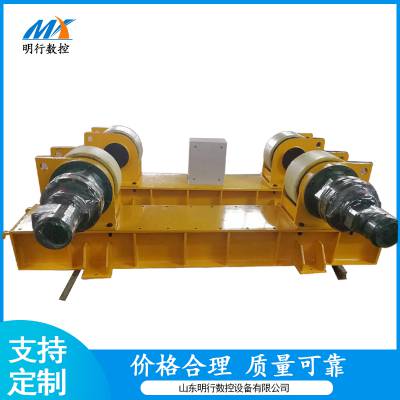

焊接滚轮架是一种焊接辅助设备，具体是一种焊接滚轮架，常用于圆筒类工件内外环缝和内外纵缝的焊接。包括底座、主动滚轮、从动滚轮、支架、传动装置，动力装置驱动等组成。传动装置驱动主动滚轮，利用主动滚轮与圆筒类工件之间的摩擦力带动工件旋转实现变位，可实现工件的内外环缝和内外纵缝的水平位置焊接，配套自动焊接设备可实现自动焊接，能大大提高焊缝质量，减轻劳动强度，提高工作效率。焊接滚轮架还可配合手工焊或作为检测、装配圆筒体工件的设备。

焊接滚轮架的工作原理及应用：

工作原理：传动装置驱动主动滚轮，利用主动滚轮与圆筒类工件之间的摩擦力带动工件旋转实现变位，可实现工件的内外环缝和内外纵缝的水平位置焊接，配套自动焊接设备可实现自动焊接。

应用：主要用于筒形的装配与焊接。若对主、从动滚轮的高度作适当调整，也可进行椎体、分段不等经回转体的装配与焊接。对于一些非圆长形焊件，若将其装卡在***的环形卡箍内，也可在焊接滚轮架上进行装焊作业。焊接滚轮架还可配合手工焊作为检测、装配圆筒体工件的设备。焊接滚轮架的使用能大大提高焊缝质量，减轻劳动强度，提高工作效率。 ^[1]

结构特点

编辑

1、可根据焊件的重量、长度任意组合，使用方便、灵活；

2、在规定的范围内自动调节滚轮中心距，适用不同直径的焊件，圆筒体焊件放置平稳；

3、可控硅供电直流电动机驱动，无级调速，焊速范围大，速度稳定；

4、适用性强，使用广泛；

5、组合式滚轮，钢轮外包橡胶，传动平稳，摩擦力大，寿命长；

6、对工件轮压小，可避免工作表面产生冷作硬化。

工作原理

编辑

（1）滚轮架靠滚轮对的自由摆动，在规定的范围内自动调节滚轮中心距，适用不同直径的焊件，圆简体焊件放置平稳；

（2）采用可控硅供电直流电动机驱动，无级调速，焊速范围大，速度稳定；工时定额．材料消耗定额、刀具量具和工装等的统计与汇总；

（3）适用性强，使用广泛；

（4）采用组合式滚轮，钢轮外包橡胶，传动平稳，摩擦力大，寿命长；

（5）自调式滚轮架，滚轮对数多，对工件轮压小，可避免工作表面产生冷作硬化。

技术要求

编辑

1、根据工件直径大小自动调节轮组的摆角，并能自动调心，当与焊接操作机、焊接电源配套时，可以实现工件的内外纵缝和内外环缝焊接。

2、传动噪声低、工件回转平稳，可实现圆柱形筒体的焊接、抛光、衬胶及装配等工序操作，滚轮转速应平稳、均匀。不允许有爬行现象。

3、要有过压保护，自我保护功能，并有故障显示和存储功能，自动空气开关短路保护，可预置参数。

4、对主、从动滚轮的高度作适当的调整，也可进行锥体、分段不等径回转体的装配与焊接。

5、对于一些非圆长形焊件，将其卡在***的环形卡箍内，也可在焊接滚轮架上进行装焊作业。

6、自调式滚轮架对滚轮转速采用数字调节和显示技术，焊接速度的设定十分直观、准确，减小工人的操作难度。

7、滚轮架的制造和装配精度应符合国标中的8 级精度要求。滚轮架应采用优质钢制造．如用焊接结构的基座，焊后必须进行消除应力热处理。

8、滚轮架必须配备可靠的导电装置，不允许焊接电流流经滚轮架的轴承。

9、筒体类工件在防轴向窜动滚轮架上焊接时，在整个焊接过程中工件的轴向窜动量应≤±3mm。

10、滚轮架每对滚轮的中心距必须能根据筒体类工件的直径作相应的调整，***两滚轮对简体的包角大45°,小于110°。

11、配15m控制电缆，滚轮正反转开关，近控、远控开关。

12、滚轮是聚氨酯或舜丁橡胶材质。 ^[2]
