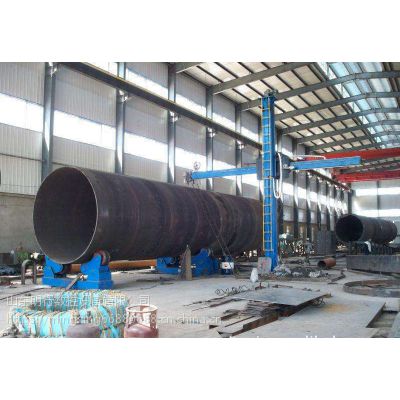

十字焊接架性能特点：

1、HJ5050型焊接操作机具有导向座受力好，导向轮接触面宽，传动较平稳可靠的优点。

2、该设备主要由立柱、横臂、导向装置、升降机构及爬梯护拦等组成。

3、立柱为长方形梁，矩形双导轨结构形式，导轨材质为优质钢。立柱采用矩形管制作，焊接后处理焊接内应力后再机加工。立柱与导向座夹紧方式为每根导轨均有三个面夹紧，较采用三角形导轨更为稳定可靠。

4、横臂同样采用矩形管拼装成形，矩形双导轨结构形式，导轨材质为优质钢，焊接后回火处理再机加工，能够确保加工后的导轨直线度和设备运行的稳定性。

5、横臂的水平运动是由变频电机经专用蜗轮蜗杆+齿轮减速机驱动齿轮齿条实现的，其运动速度可根据焊接需要在一定范围内任意调节。

6、横臂及立柱均采用大截面矩形梁结构，确保其具有良好的刚性。导轨加工采用大型龙门铣加工，具有机加工变形量小，表面精度更高的优点。焊臂前端装有电动十字调节机构,使焊枪对准需要焊接的焊缝位置，方便调整。立柱***为横臂升降机构，由交流制动电机带动蜗轮蜗杆减速机实现。采用蜗轮蜗杆以及交流制动电机双重保险装置。在导向装置上另设有棘轮棘条机构，当链条可能由于较大外力的冲击发生意外(设计的安全系数为10倍)，棘轮棘条机构会将导向座以及横臂锁死在立柱上，防止横臂坠落发生意外。

1、立柱和横臂均为长方形梁，双轨式；立柱和横臂焊接后经去应力处理，再进行机械精加工，***较高的精度要求。

2、导向座上下，左右装有滑轮座，滑轮座采用偏心轴结构，以调整导轨的间隙，补偿导轨的磨损。

3、所有轴类零件（包括轴销）均进行调质处理，齿轮及移动部件均进行表面硬化处理

4、立柱***设有吊装用的吊装孔。

5、横臂垂直升降传动是通过电机、减速器通过链条及配重来实现横臂升降，并设有防坠锁紧装置，防止链条断裂造成安全事故。在立柱上下极限位置都设有限位开关。

6、横臂水平伸缩是由电机经蜗轮蜗杆减速机驱动齿轮齿条实现的，在横臂极限位置都设有限位开关，其速度采用变频调速。

7、在横臂前端还设有焊枪调节机构，
